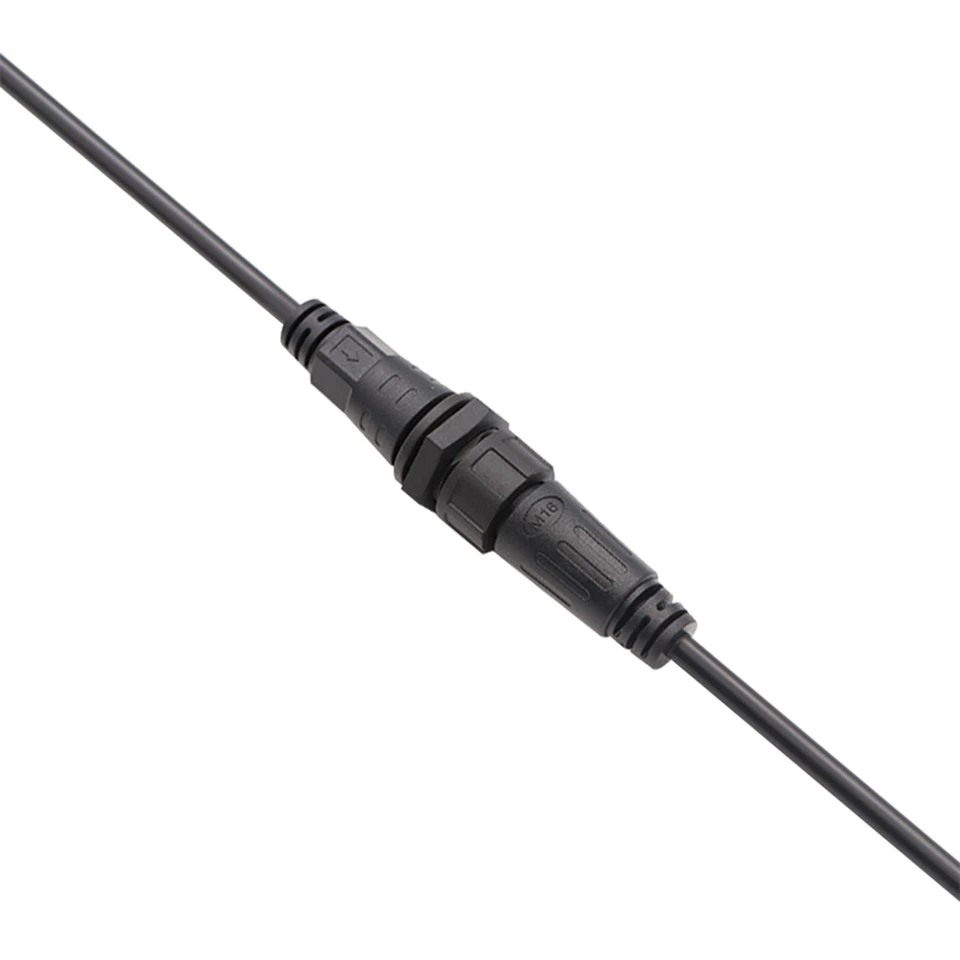

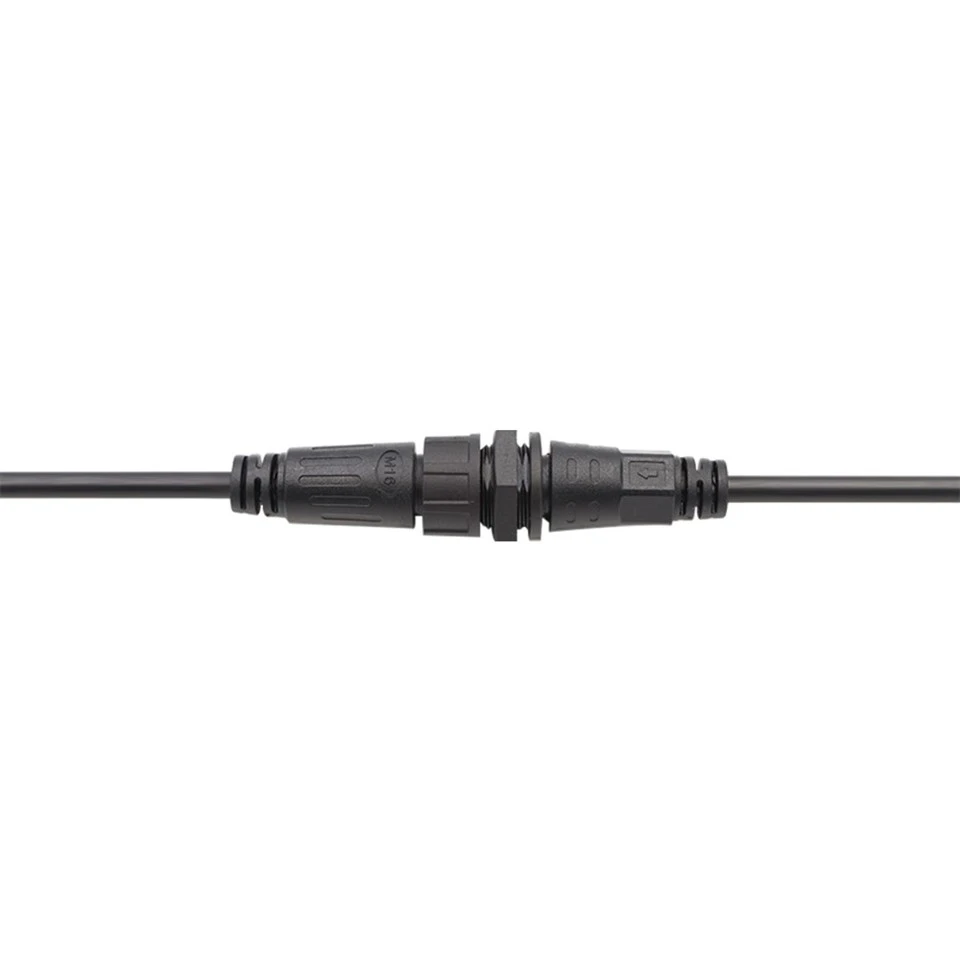

M16 4 핀 스레드 방수 커넥터 IP67

M16 4 핀은 여러 하이브리드 회로에 걸쳐 6A/250V가 필요한 해양 조명, 제어 패널 및 실외 전원 설정을 목표로 합니다. 나사산은 M16×1.0입니다. 발전기 세트, HVAC 랙, 항만 장비 등 흔들림이 심한 환경에서도 단단히 고정됩니다. 나머지 제품군과 동일한 전기 백본: 10mΩ 이하의 접촉 저항, DC 500V, 1.5kV 유전체에서 500MΩ 절연 이상, 1,500사이클에 적합합니다. IP67 씰, 니켈 도금 핀, PVC 재킷 – -20도에서 +85도까지 작동하며 젖거나 먼지가 있어도 문제 없습니다. 케이블 OD는 최대 8.0mm입니다. 병렬 회로는 데이지 체인 레이아웃을 지원합니다. 핀 구성과 케이블 어셈블리를 적절하게 조정할 수 있습니다. 추가 핀은 내구성을 그대로 유지하면서 2핀 또는 3핀 버전보다 더 많은 유연성을 제공합니다.

문의 보내기

Dongguan Hejiaxin Technology Co., Ltd.는 중국의 m16 4 핀 스레드 방수 커넥터 ip67의 주요 제조업체 및 공급업체 중 하나입니다. 여기에서 중국산 내구성이 뛰어난 제품을 자유롭게 도매하고 우리 공장에서 가격표를 받으세요. 모든 맞춤형 제품은 높은 품질과 경쟁력 있는 가격으로 제공됩니다.

기술 사양

매개변수	사양
전압 정격	AC250V
현재 등급	6A 이하
플러그 시간	1500
최대 케이블 OD	8.0mm 이하
회로 구조	평행한
접촉 저항	10mΩ
단열구조	500MΩatDC500V
실온에서의 전압 내구성	1.5KV
온도등급	-20도 ~+85도
방수 수준	IP67

재료 사양

매개변수	사양
와이어 재료	PVC, 고무
잭 소재	PVC
핀 재질	니켈{0}}도금 황동
씰링 링	고무

제품 엔지니어링 도면

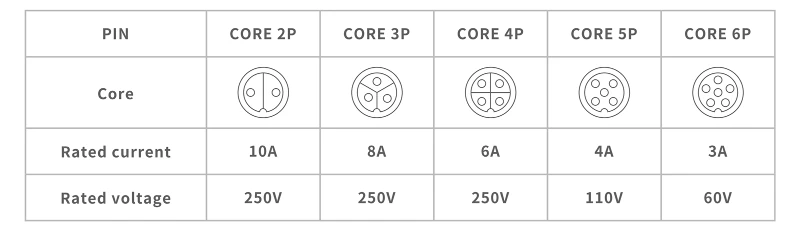

Core Configuration Diagram

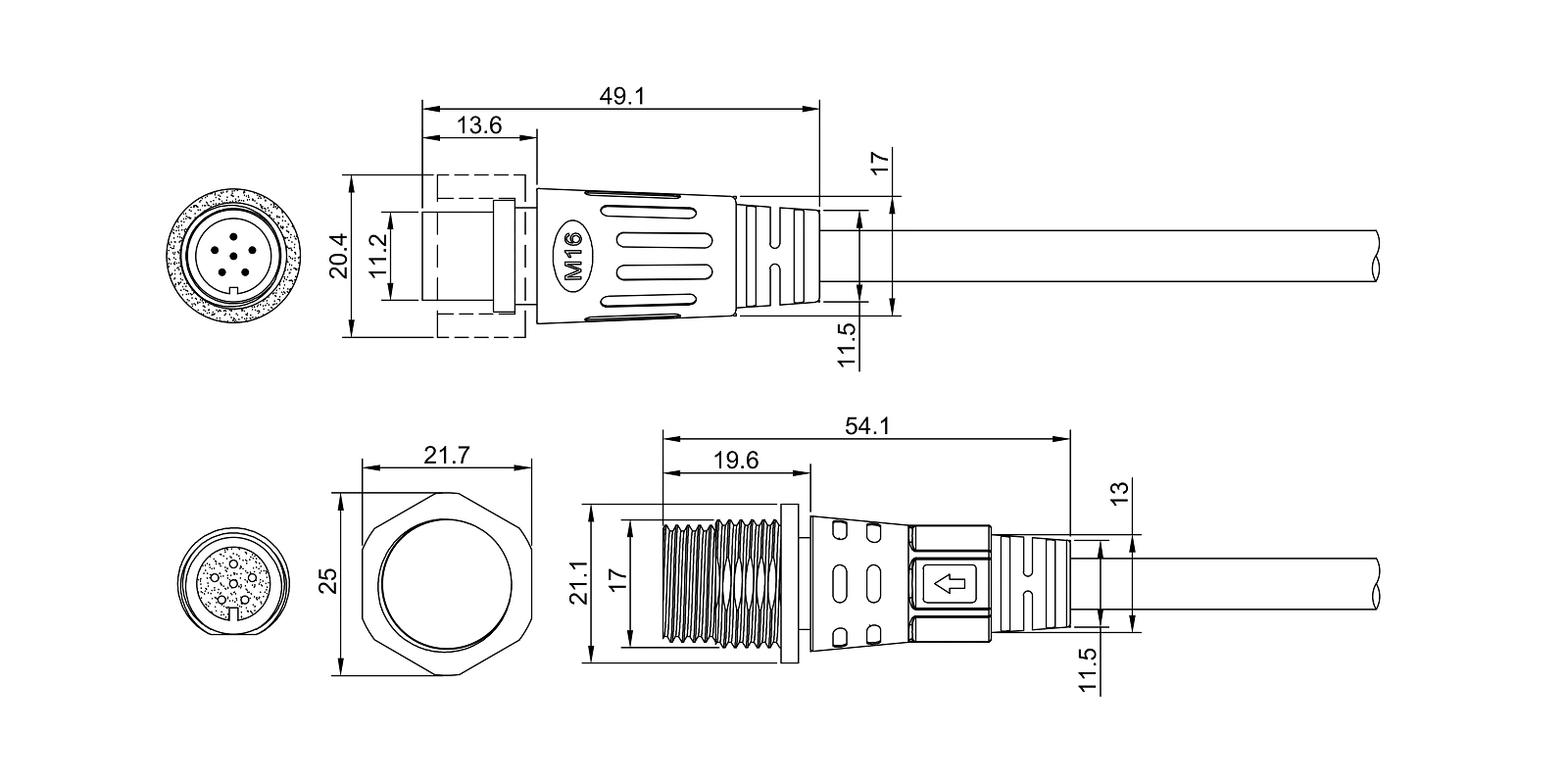

Dimensional Drawing

CAD는 다음을 제공합니다: 수 플러그 길이 49.1mm, 결합 나사산 13.6mm, 플랫 간 커플링 너트 20.4mm. 암 소켓 전체 54.1mm, 나사산 깊이 21.7mm, 장착 너트 21.1mm AF. M16×1.0 양단. 4핀 정격은 6A/250V입니다. 2핀은 10A/250V, 3핀 8A/250V, 5핀 4A/110V, 6핀 3A/60V입니다. ISO 2768‑m. 요청 시 PDF 또는 DWG를 사용할 수 있습니다. 패널 두께나 케이블 입구가 표준이 아닌 경우 하우징 길이, 패널 측면의 스레드 사양 또는 접점 배열을 이에 맞게 수정할 수 있습니다.

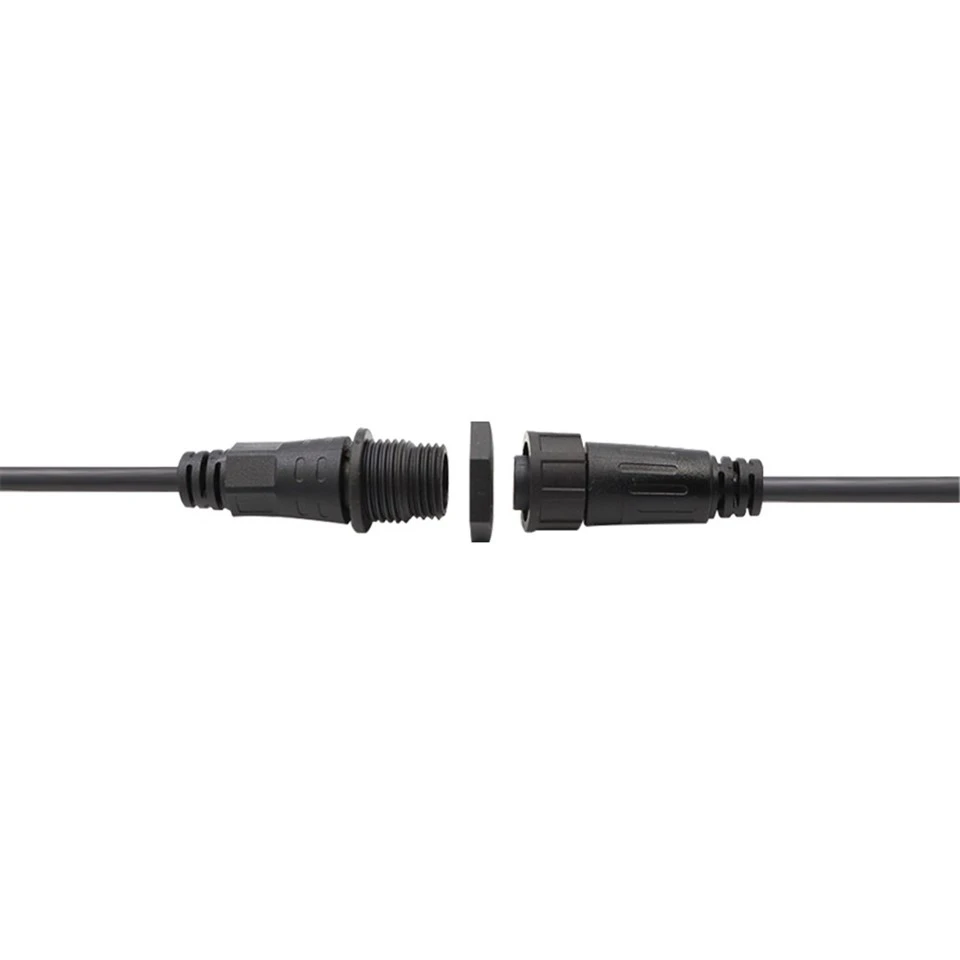

제품 세부정보

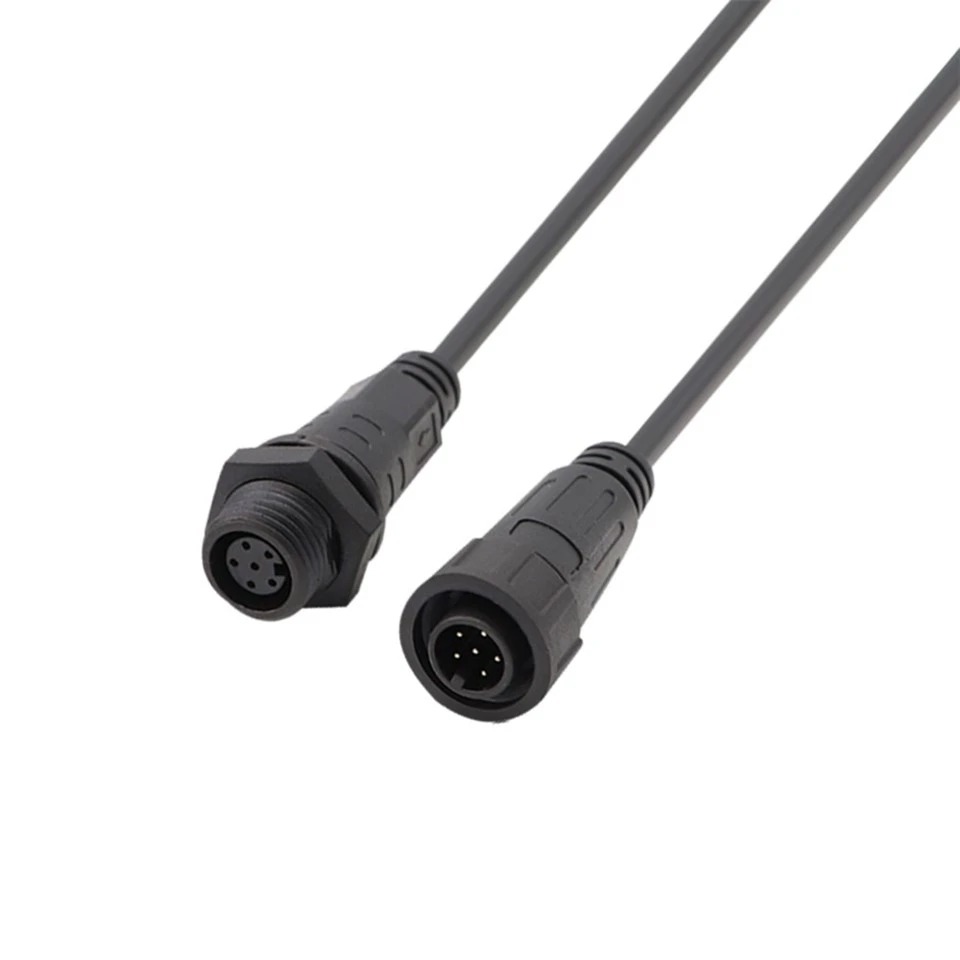

수 플러그(5핀 버전)

이 사진은 표준 M16 원형 패턴으로 배열된 5개의 니켈 도금 황동 접점이 있는 5핀 변형의 수 플러그(설명용)를 보여줍니다. 검정색 PVC 하우징과 M16×1.0 외부 스레드가 선명하게 보입니다. 이 이미지는 결합 전에 핀 상태와 방향을 확인하는 데 도움이 됩니다.

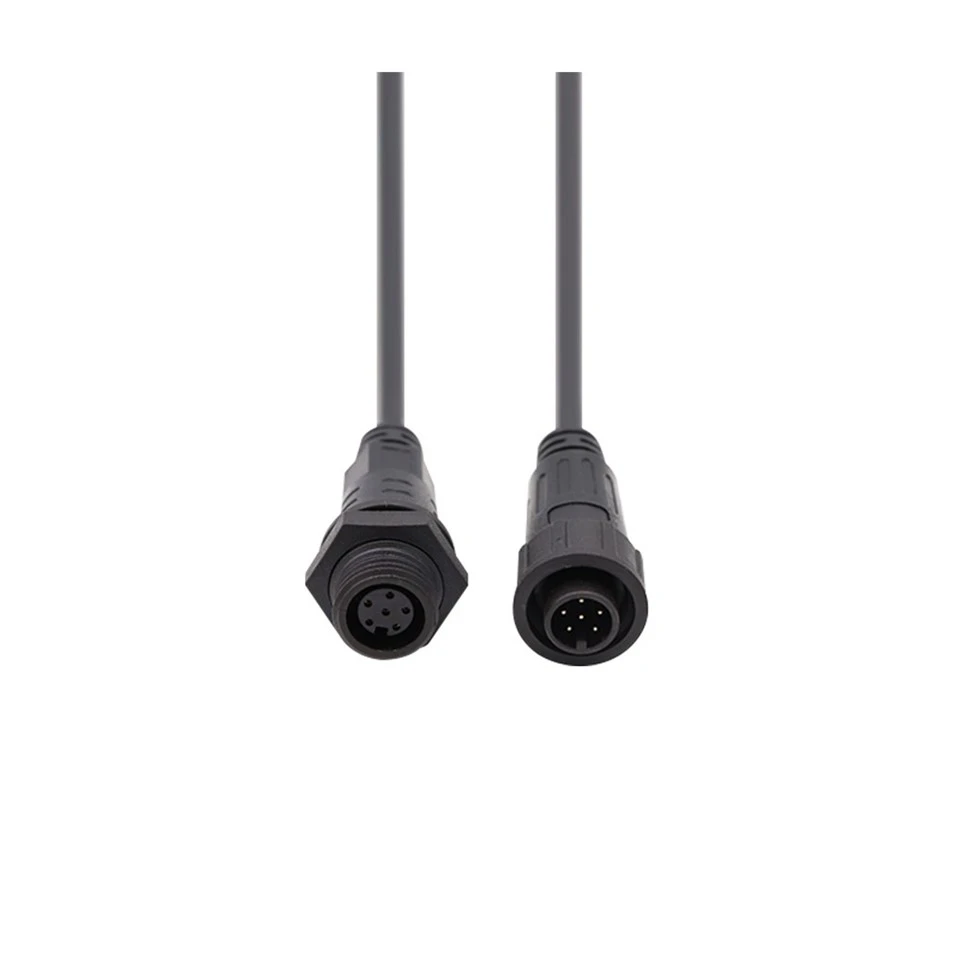

원형 커넥터 링이 있는 암 소켓(5핀 버전)

이 사진은 원형 커넥터 링이 부착된 5핀 변형의 암 소켓(설명용)을 보여줍니다. M16×1.0 내부 스레드와 함께 5개의 소켓 접점과 검정색 PVC 하우징이 명확하게 보입니다. 원형 링은 결합 중에 추가적인 기계적 지지와 정렬을 제공합니다. 이 이미지는 접촉 상태와 어셈블리 정렬을 검사하는 데 도움이 됩니다.
