M16 2 코어 패널 실장 스레드형 방수 커넥터 IP67
Dongguan Hejiaxin Technology Co., Ltd.는 중국의 m16 2 코어 패널 마운트 스레드 방수 커넥터 ip67의 주요 제조업체 및 공급업체 중 하나입니다. 여기에서 중국산 내구성이 뛰어난 제품을 자유롭게 도매하고 우리 공장에서 가격표를 받으세요. 모든 맞춤형 제품은 높은 품질과 경쟁력 있는 가격으로 제공됩니다.
기술 사양
|
매개변수 |
사양 |
|
전압 정격 |
AC250V |
|
현재 등급 |
6A 이하 |
|
플러그 시간 |
1500 |
|
최대 케이블 OD |
8.0mm 이하 |
|
회로 구조 |
평행한 |
|
접촉 저항 |
10mΩ |
|
단열구조 |
500MΩatDC500V |
|
실온에서의 전압 내구성 |
1.5KV |
|
온도등급 |
-20도 ~+85도 |
|
방수 수준 |
IP67 |
재료 사양
|
매개변수 |
사양 |
|
와이어 재질 |
PVC, 고무 |
|
잭 소재 |
PVC |
|
핀 재질 |
니켈{0}}도금 황동 |
|
씰링 링 |
고무 |
제품 엔지니어링 도면

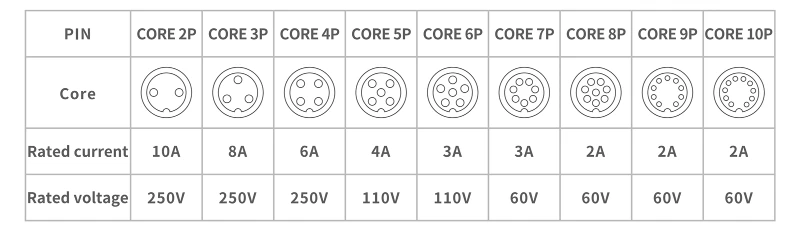

CAD에서: 수 패널 장착 플러그 전체 53.0mm, M16×1.0 부싱 스레드 15.0mm, 패널 측면 스레드 14.0mm, 장착 너트 24.1mm AF. 암 소켓: 결합 스레드 깊이 16.4mm, 너트 21.5mm AF. 패널 장착 시리즈의 전류 용량 감소: 2핀 10A/250V, 3핀 8A/250V, 4핀 6A/250V, 5핀 4A/110V, 최대 10핀 2A/60V. ISO 2768‑m. PDF/DWG를 사용할 수 있습니다. 그렇습니다. 하우징 길이, 나사산 프로파일, 너트 크기, 접점 배열을 모두 패널 두께 및 케이블 입구 요구 사항에 맞게 수정할 수 있습니다. 어떤 작업을 하고 있는지 알려주세요.
제품 세부정보

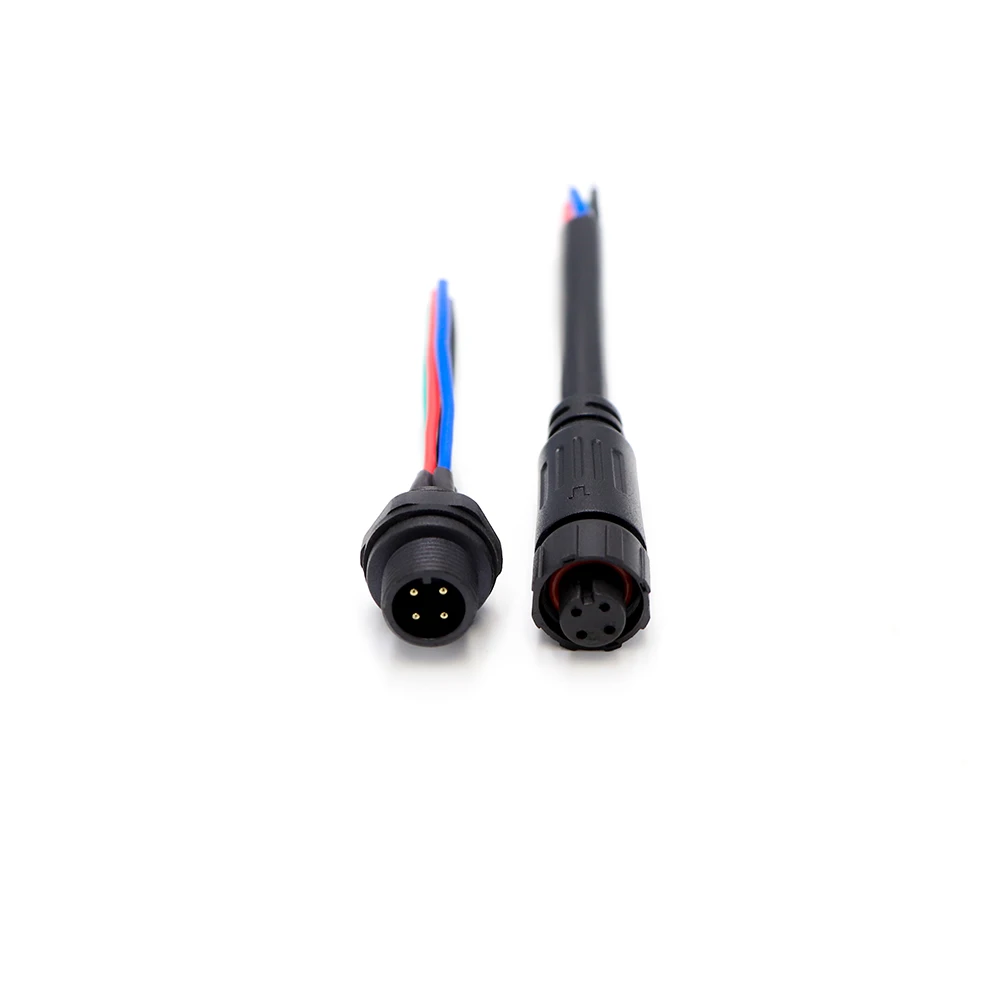

남성 및 여성 전면 모습(4핀 버전)
이 전면 사진은 나란히 배치된 4핀 변형(설명용)의 수 플러그와 암 소켓을 보여줍니다. 두 제품 모두 표준 M16 원형 패턴으로 배열된 4개의 니켈 도금 황동 접점과 검정색 PVC 하우징이 특징입니다. 이 이미지는 조립 전에 핀/소켓 정렬 및 방향을 확인하는 데 도움이 됩니다.
수 플러그 전면 보기(4핀 버전, 검정색 PVC)
이 전면 보기는 4개의 니켈 도금 황동 핀이 명확하게 보이는 4핀 변형의 수 플러그(설명 목적)를 보여줍니다. 검정색 PVC 하우징과 M16×1.0 외부 스레드도 표시됩니다. 이 이미지는 결합 전에 핀 상태, 직진도 및 도금 품질을 검사하는 데 도움이 됩니다.
