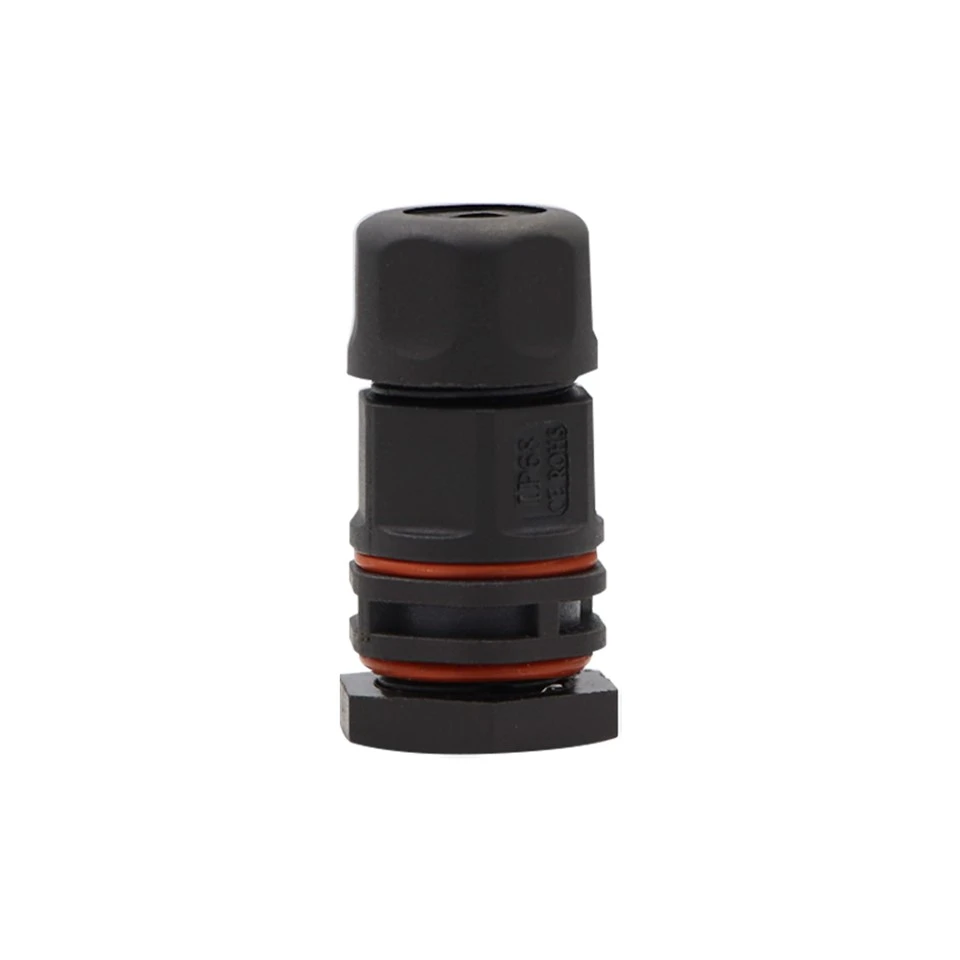

M16 3 코어 패널 실장 스레드형 방수 커넥터 IP67
Dongguan Hejiaxin Technology Co., Ltd.는 중국의 m16 3 코어 패널 마운트 스레드 방수 커넥터 ip67의 주요 제조업체 및 공급업체 중 하나입니다. 여기에서 중국산 내구성이 뛰어난 제품을 자유롭게 도매하고 우리 공장에서 가격표를 받으세요. 모든 맞춤형 제품은 높은 품질과 경쟁력 있는 가격으로 제공됩니다.
기술 사양
|
매개변수 |
사양 |
|
전압 정격 |
AC250V |
|
현재 등급 |
20A 이하 |
|
플러그 시간 |
1500 |
|
최대 케이블 OD |
8.0mm 이하 |
|
회로 구조 |
평행한 |
|
접촉저항 |
10mΩ |
|
단열구조 |
500MΩatDC500V |
|
실온에서의 전압 내구성 |
1.5KV |
|
온도등급 |
-20도 ~+85도 |
|
방수 수준 |
IP67 |
재료 사양
|
매개변수 |
사양 |
|
와이어 재료 |
PVC, 고무 |
|
잭 소재 |
PVC |
|
핀 재질 |
니켈{0}}도금 황동 |
|
씰링 링 |
고무 |
제품 엔지니어링 도면

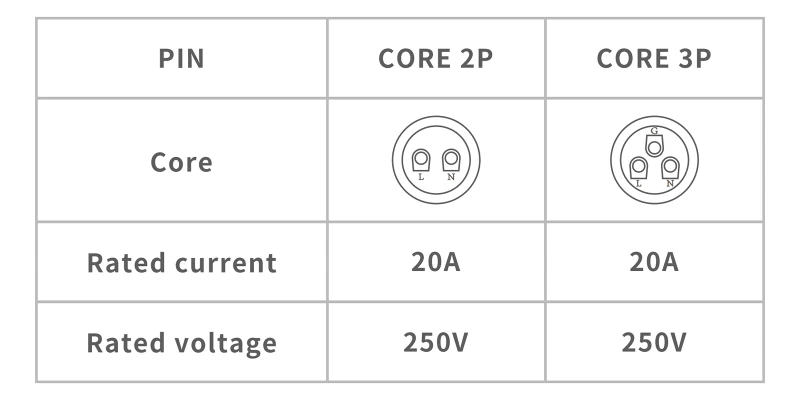

치수 도면은 첨부된 CAD 추출물당 주요 기계 데이터를 제공합니다. 수 패널 장착 플러그: 전체 길이 24.3mm(너트 포함), 결합 나사산 길이 12.5mm, 평면 간 커플링 너트 폭 25.7mm. 암형 리셉터클: 결합 스레드 깊이 14.8mm, 씰 압축 영역 6.6mm. 둘 다 M16×1.0 스레드를 사용합니다. 핵심 구성 차트는 이 3핀 버전: 20A/250V(2핀도 20A/250V)를 나타냅니다. 맞춤형 핀 구성 및 기계적 치수가 가능합니다. 특정 패널 두께 및 케이블 요구 사항에 맞게 하우징 길이, 스레드 프로필, 너트 크기 및 접점 배열을 맞춤화할 수 있습니다. ISO 2768‑m에 따른 공차. CAD 통합에 PDF/DWG를 사용할 수 있습니다.
제품 세부정보
원형 커넥터 링
이 사진은 원형 커넥터 링 액세서리를 보여줍니다. 링은 결합 중에 추가적인 기계적 지지와 정렬을 제공하여 M16×1.0 스레드의 적절한 결합을 보장합니다. 검정색 PVC 마감은 커넥터 하우징과 잘 어울리며 일관된 외관과 내부식성을 제공합니다.
스레드 인터페이스(검정색 PVC)

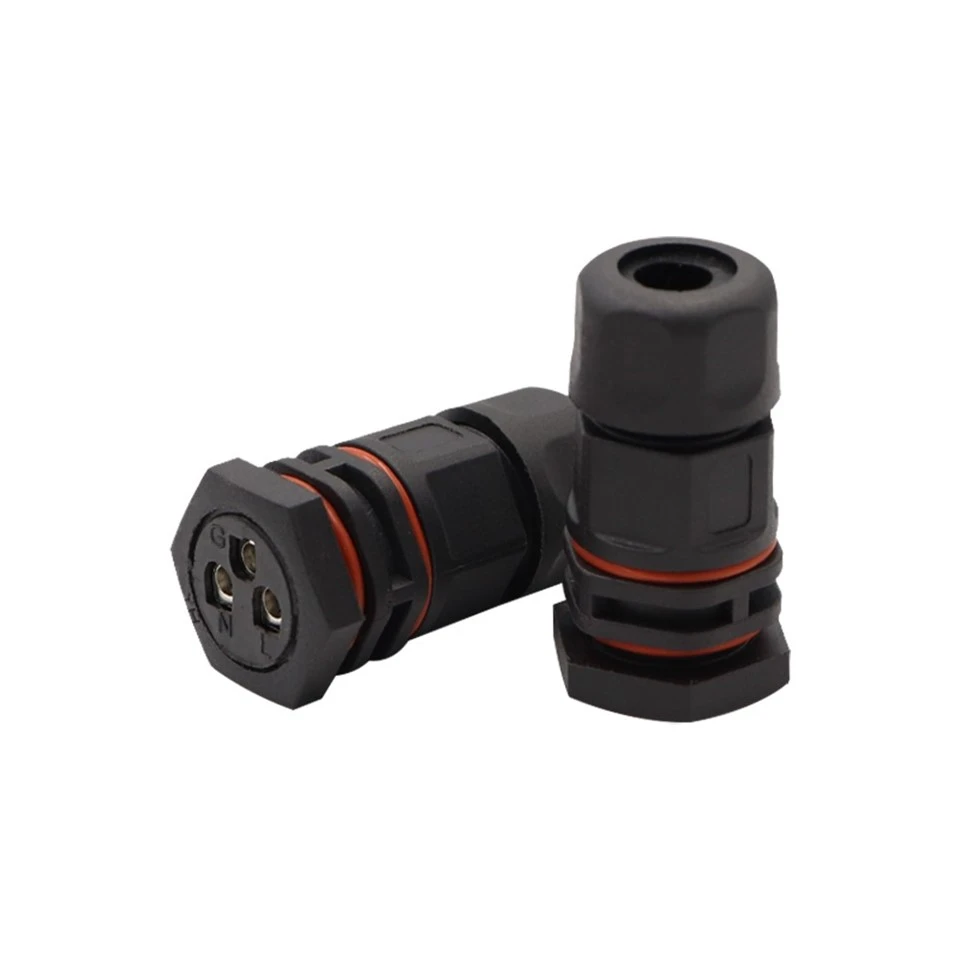

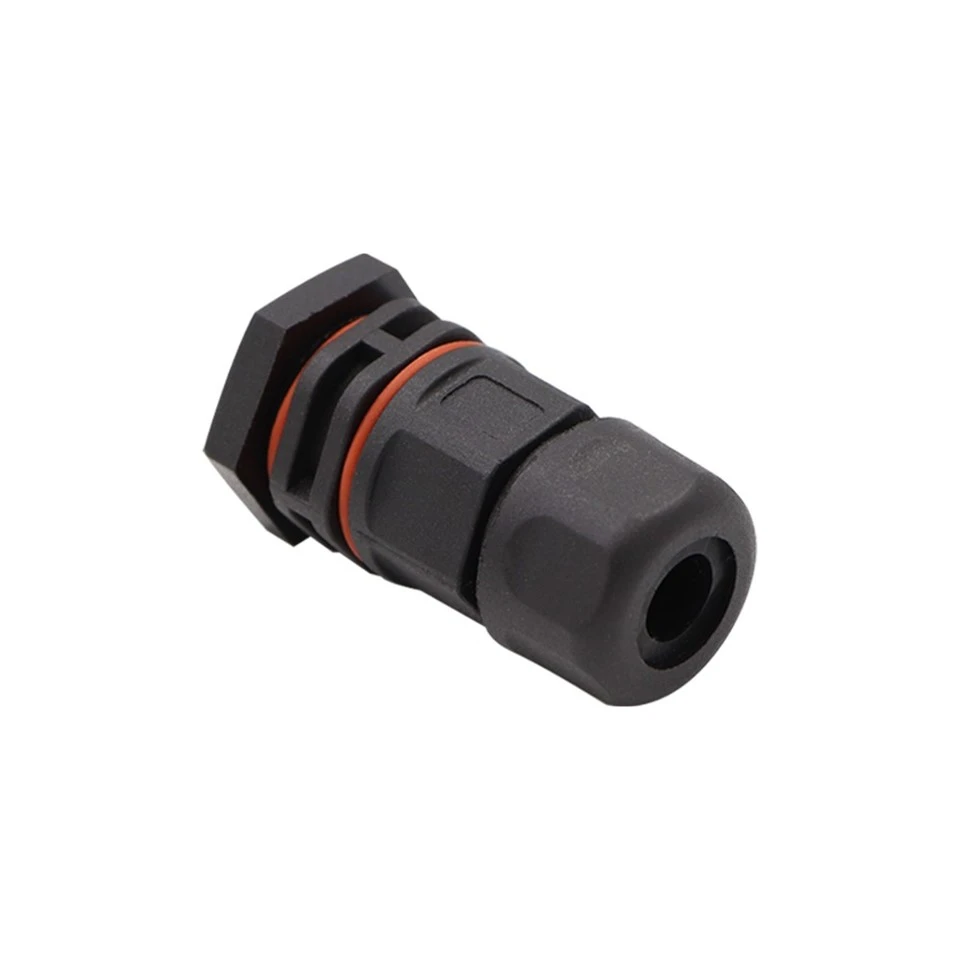

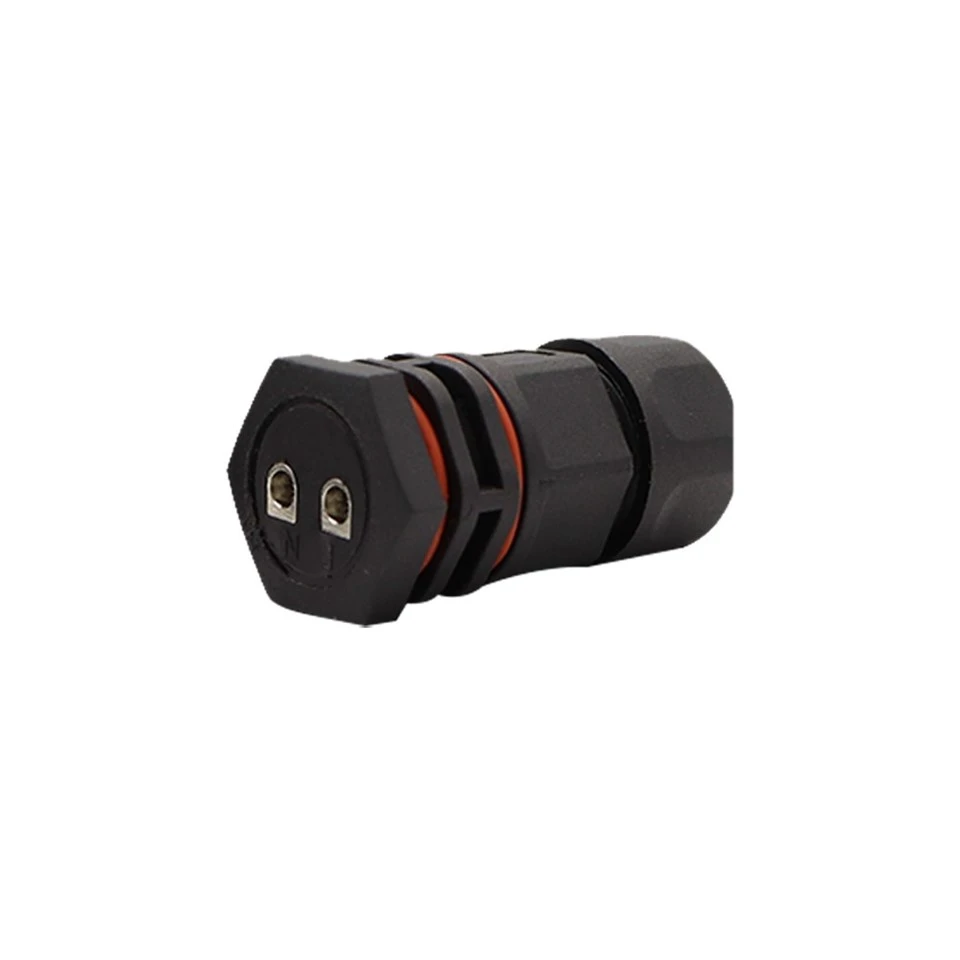

이 사진은 검정색 PVC 하우징과 나사형 결합 인터페이스를 보여줍니다. M16×1.0 외부 스레드와 내부 스레드 프로필이 명확하게 보입니다. 검정색 PVC 소재는 산업 환경에 견고한 절연성과 내식성을 제공합니다.
