Dongguan Hejiaxin Technology Co., Ltd.는 중국의 m12 2-4 핀 수/암 일체형 t-형 와이어 하네스 및 케이블 어셈블리의 주요 제조업체 및 공급업체 중 하나입니다. 여기에서 중국산 내구성이 뛰어난 제품을 자유롭게 도매하고 우리 공장에서 가격표를 받으세요. 모든 맞춤형 제품은 높은 품질과 경쟁력 있는 가격으로 제공됩니다.

기술 사양

매개변수	사양
온도등급	-20도 ~+85도
접촉저항	10mΩ
방수 수준	IP67

재료 사양

매개변수	사양
재료	PVC, 나일론
부속품	나일론 너트

제품 엔지니어링 도면

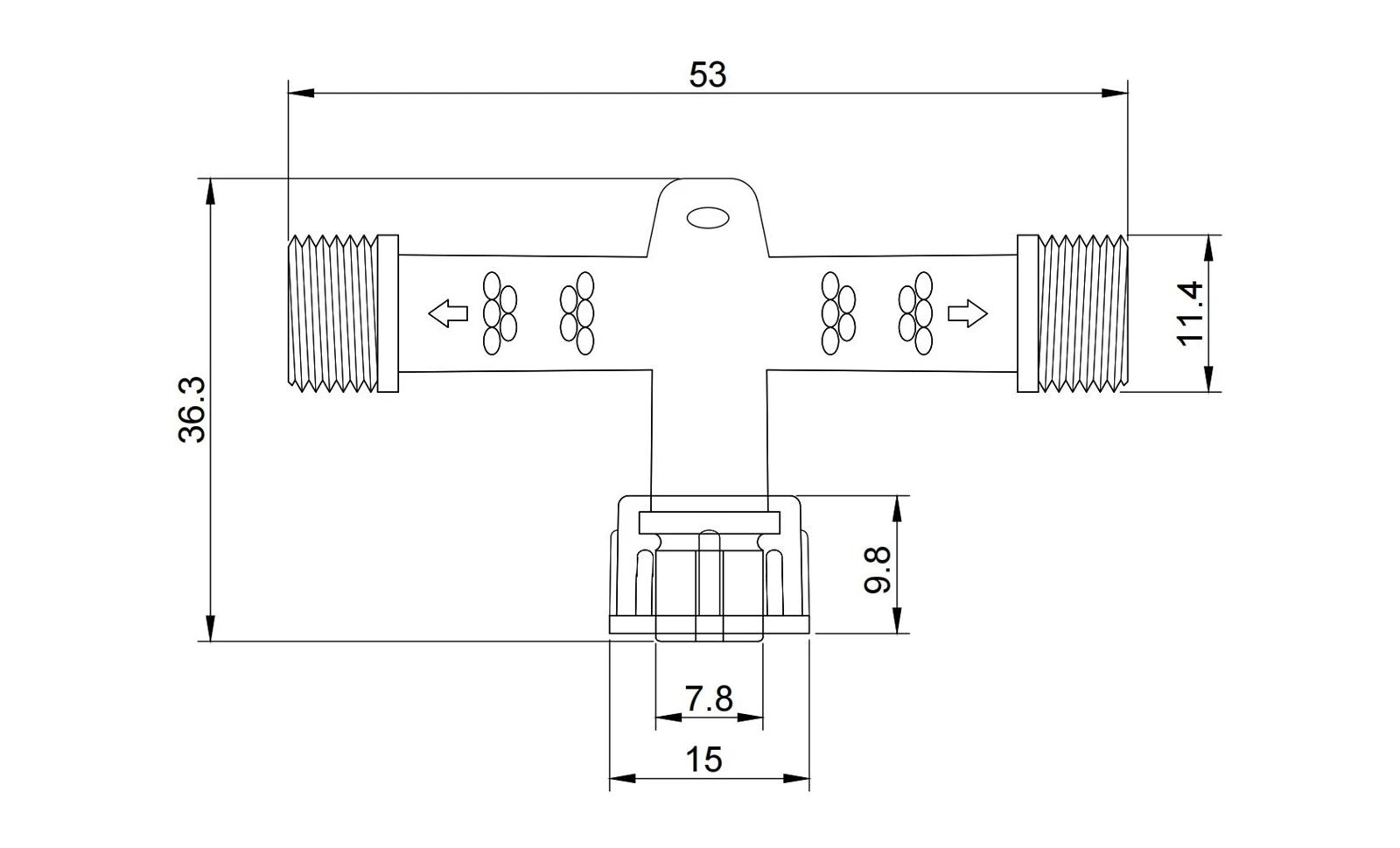

Dimensional Drawing

T자형 몸체, 한쪽 끝에 줄기가 있고 180도 각도로 두 개의 가지가 있습니다. 트렁크 측 패널 장착 스레드 M12×1.0, 나일론 너트가 외부에서 고정됩니다. 분기 콘센트에는 표준 M12 플러그를 사용할 수 있습니다. 오버몰드 치수: 몸통 길이 36.3mm, 가지 암 각각 11.4mm 및 15mm, 가장 넓은 지점에서 전체 본체 너비 53mm. 장착 너트는 플랫 전체에서 9.8mm를 측정하며 결합면의 기준은 7.8mm입니다. 표준 M12 원형 접점 레이아웃. ISO 2768‑m. 사용자 정의 핀 매핑 가능 - 어떤 연락처가 어떤 지점으로 이동하는지 알려주세요. 요청 시 PDF/DWG 제공 가능

제품 세부정보

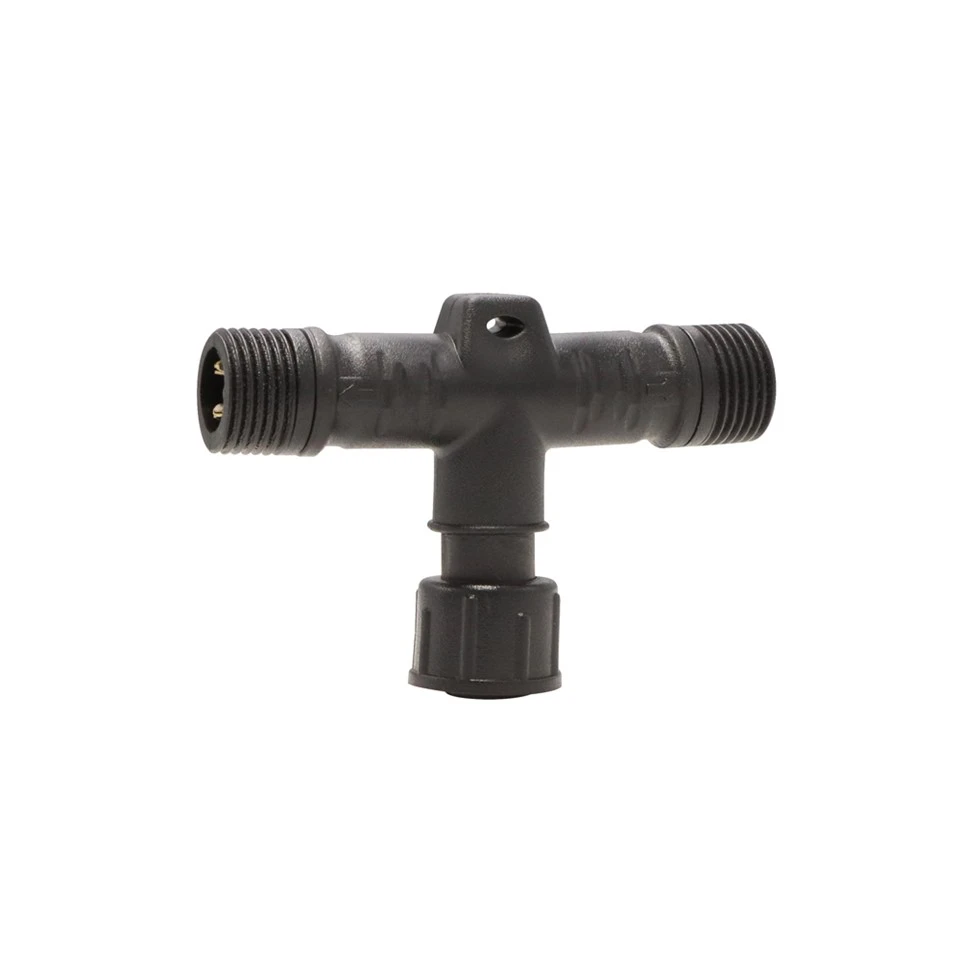

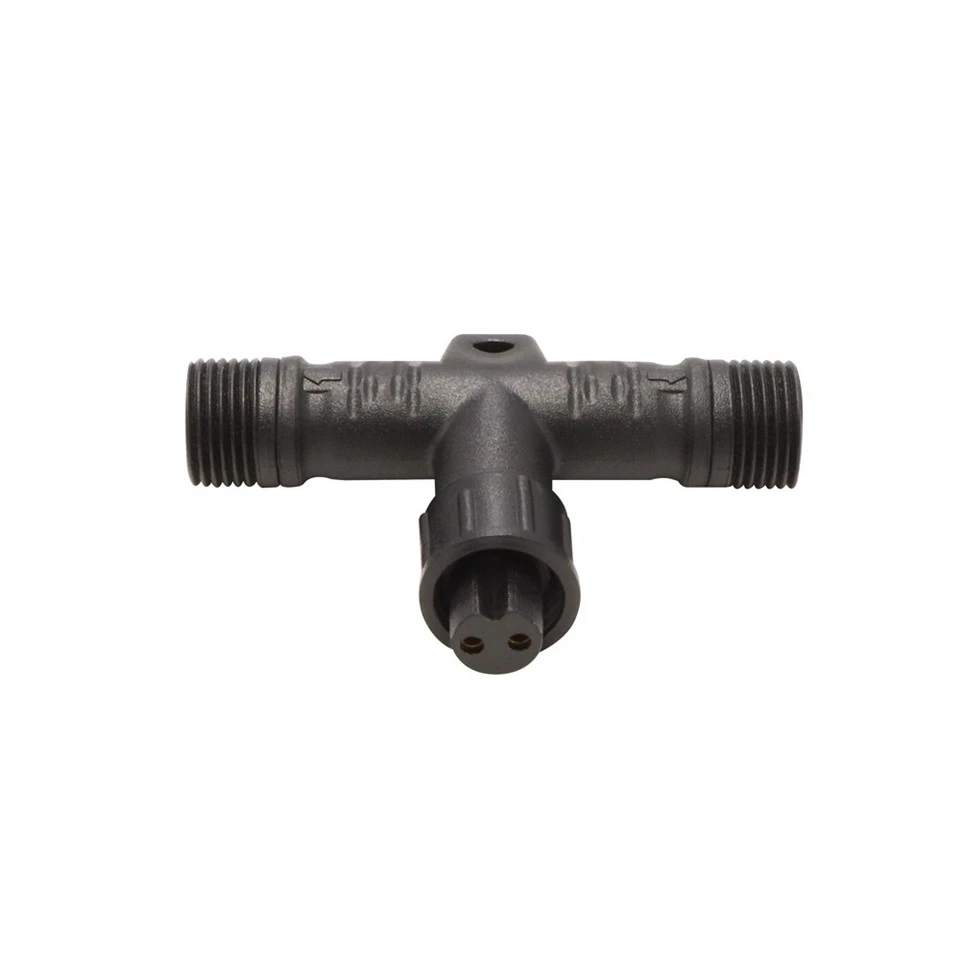

나일론 너트가 있는 M12 2-4 핀 일체형 T형 스플리터의 평면도

이 하향식 사진은 금속 대신 나일론 커플링 너트가 장착된 검정색 PVC 소재의 M12 T형 스플리터를 보여줍니다. 이는 패널 장착을 위한 더 가벼운 옵션입니다. 케이블이 부착되어 있지 않아 포트 3개와 일체형 몰딩 본체가 완전히 보입니다. 나일론 너트는 결합 시에도 IP67 밀봉 기능을 제공하며 T 모양은 직선 통과와 수직 분기를 허용합니다.

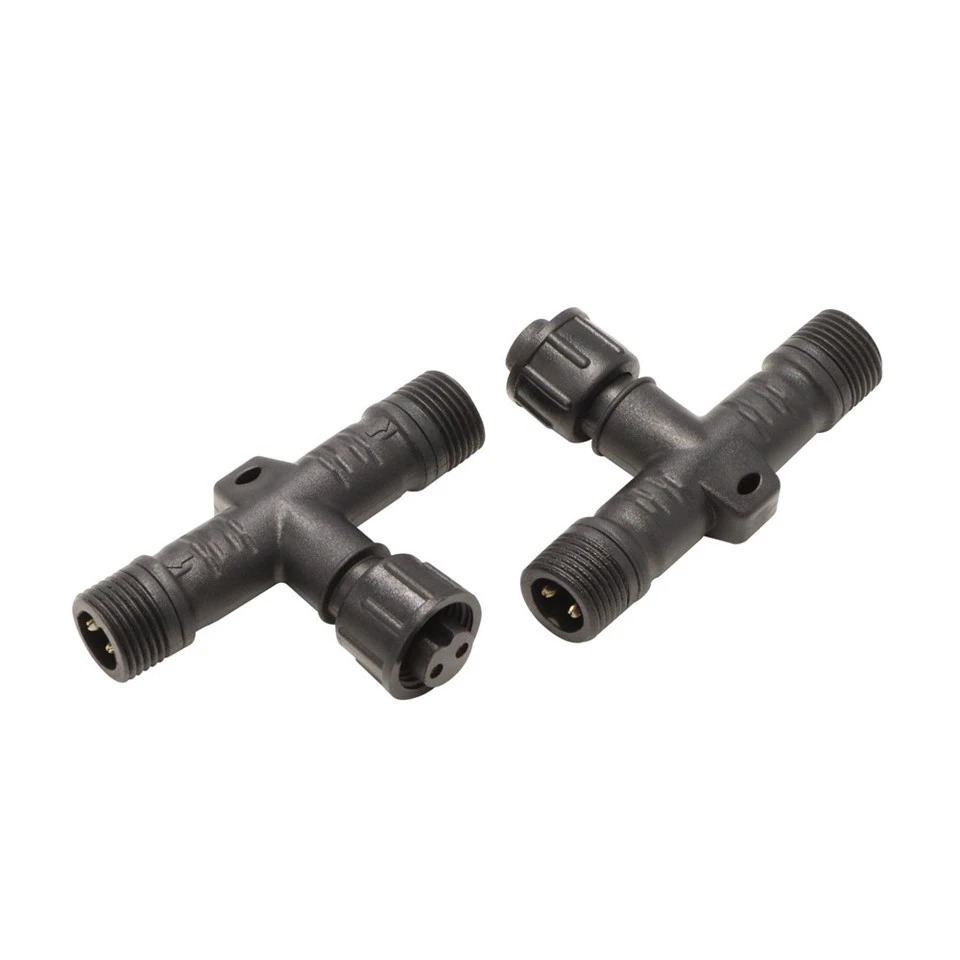

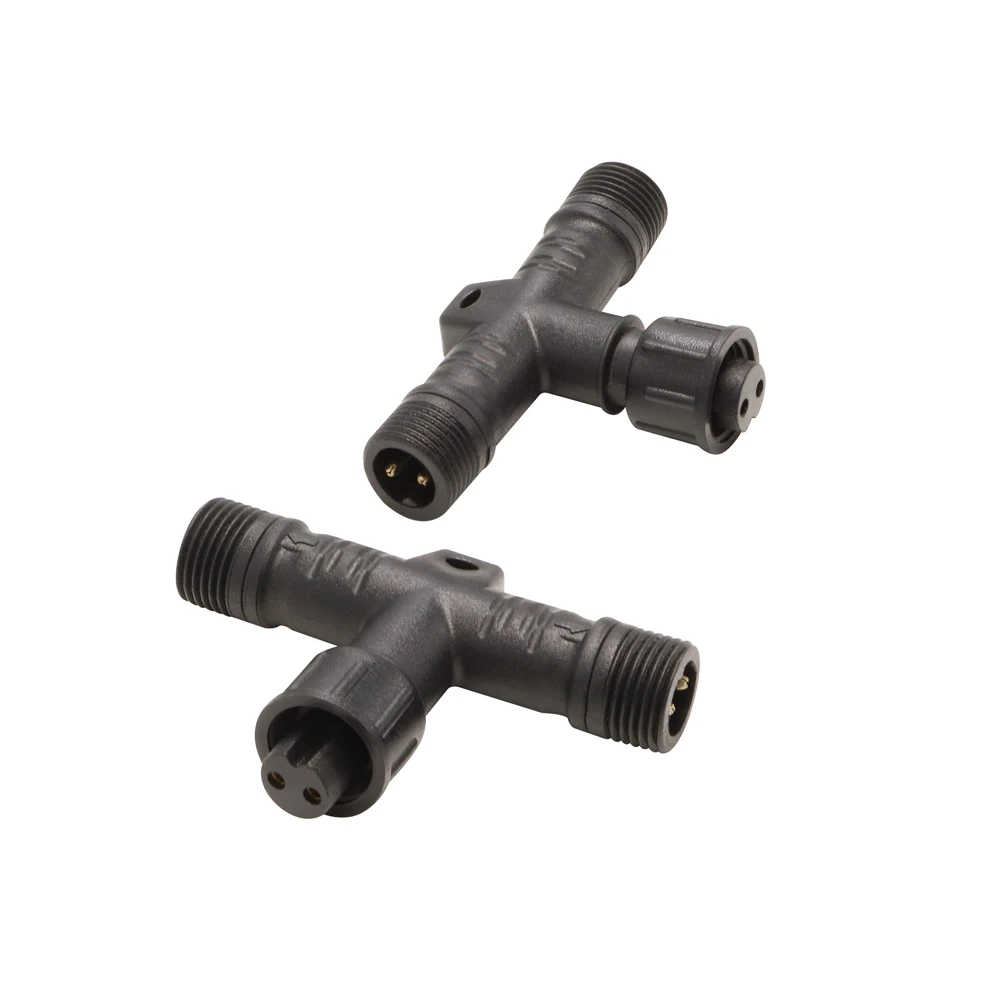

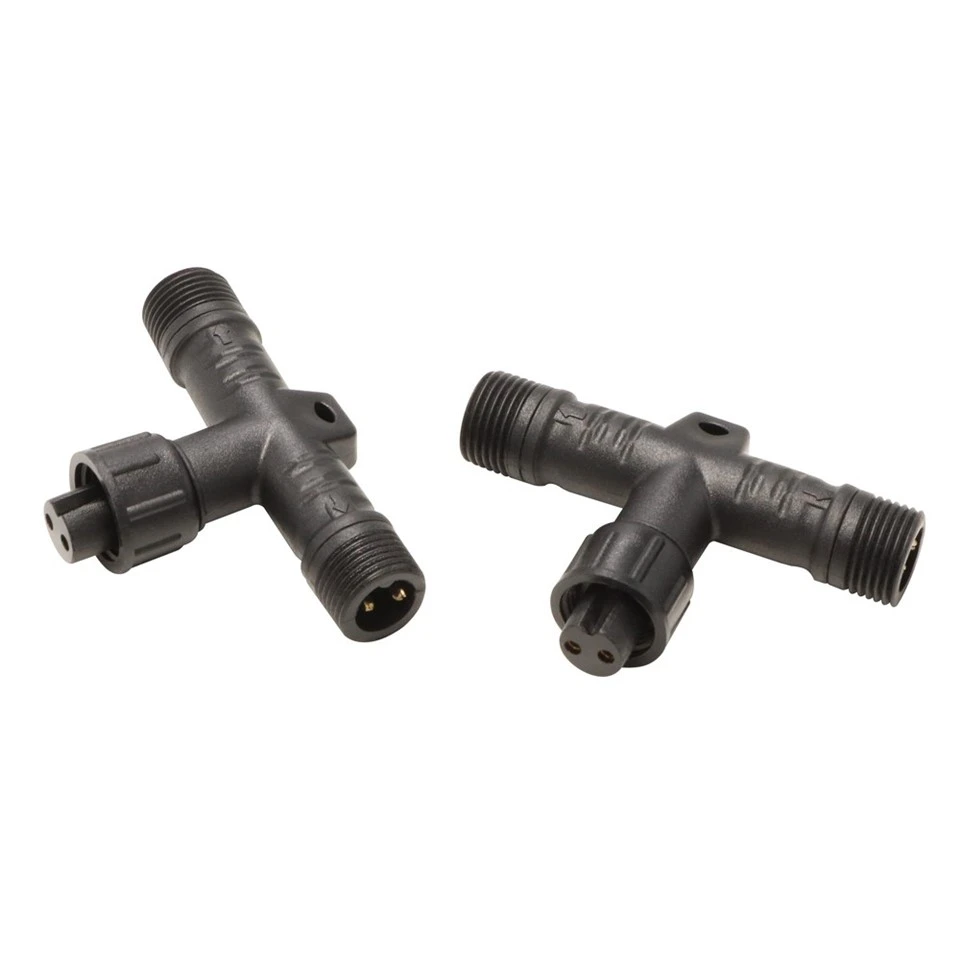

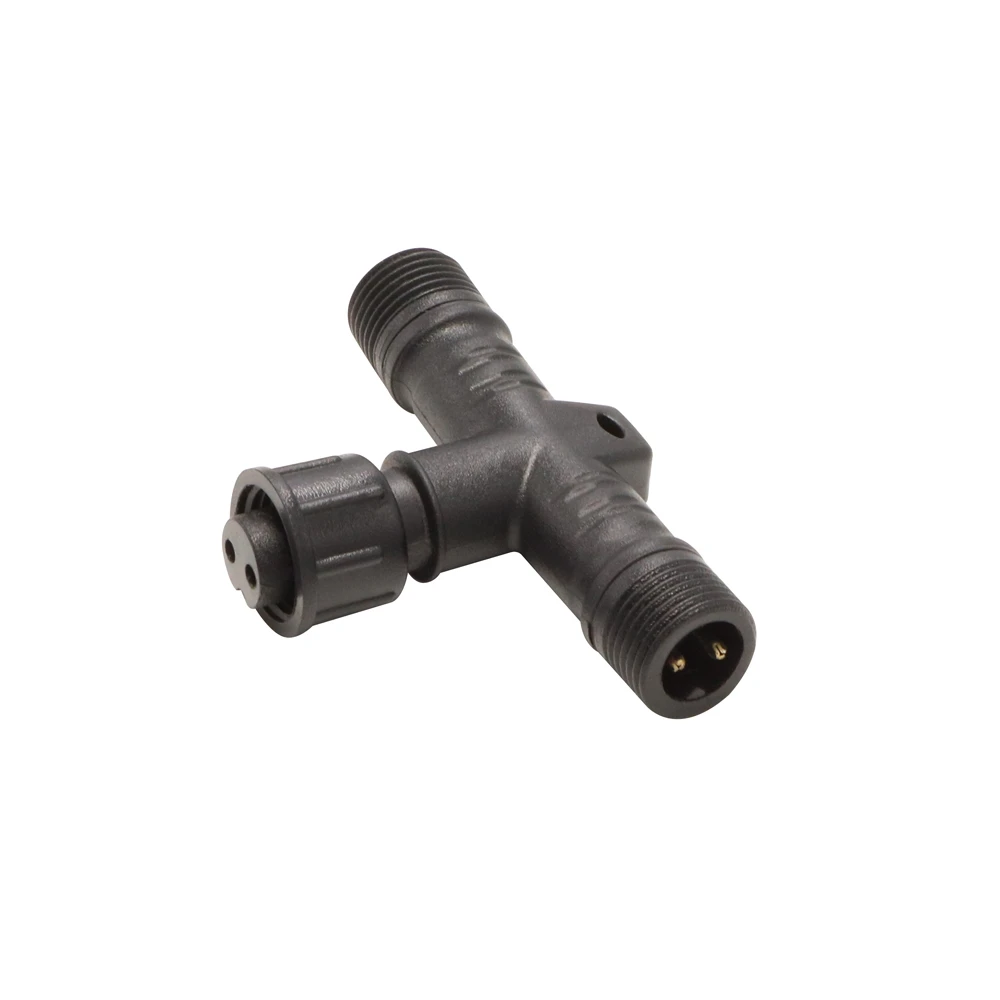

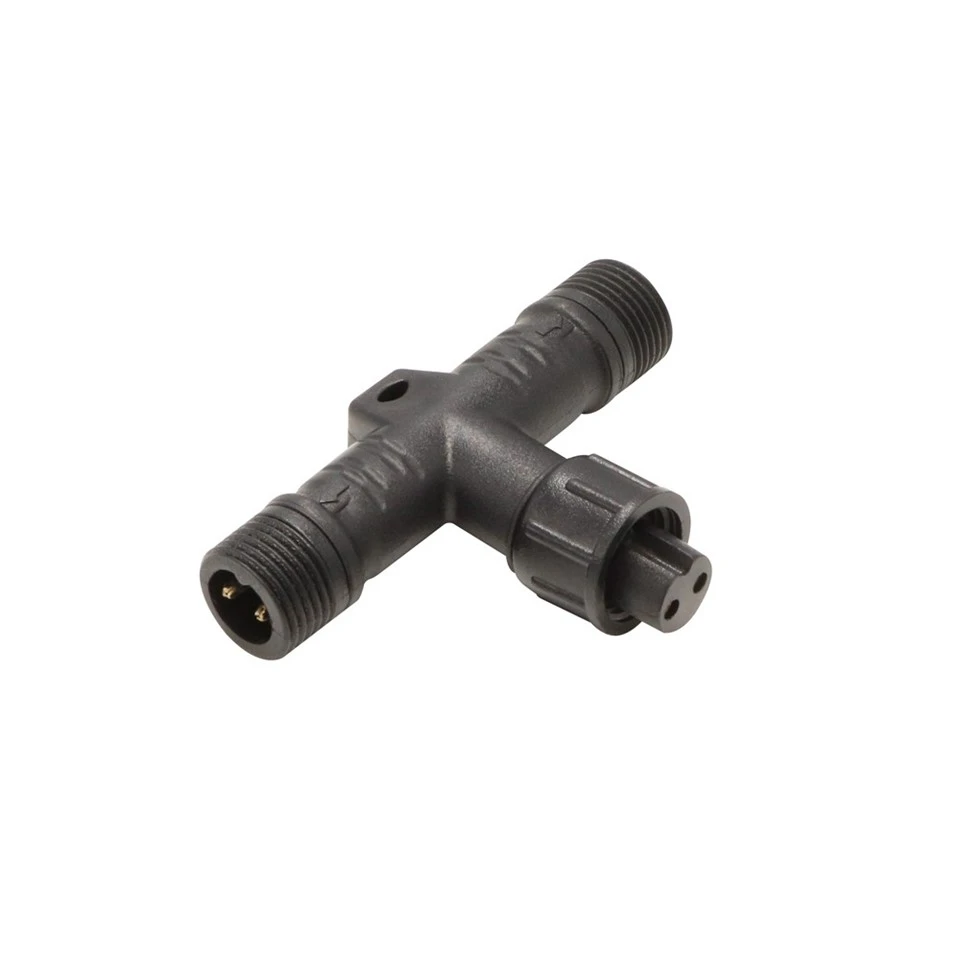

2핀 접점을 표시하는 교차 배치 M12 2-4 핀 스플리터

2개의 동일한 스플리터가 십자형으로 배치되어 암수 인터페이스를 드러냅니다. 둘 다 2핀 구성입니다. 이 배열은 접점 레이아웃과 극성 키 위치를 명확하게 보여줍니다. 이러한 장치는 일반적으로 하니스 케이블 어셈블리의 일부로 사용되므로 영구 접합 없이 현장 맞춤형 배선이 가능합니다.
